Торцевые уплотнения John Crane 502 под вал 14–100 мм

Промышленное оборудование с инженерным подбором, аналоги и оригиналы — поставка по всей России из Уфы.

32+ товаров

Быстрый подбор

По применению
Насосы Grundfos Wilo Ksb Секционные Цнсккм Кнс И Booster Sets Итп И Водоканал
Подборка
TOP-100
Инженерный подборБесплатно по шильдику
Отгрузка 1–5 днейСклад Уфа
B2B / НДССчёт для юрлиц
ИмпортозамещениеАналоги OEM

Торцевые уплотнения John Crane 502 — аналог John Crane тип 502 по присоединительным размерам: при совпадении диаметра вала и посадочных размеров камеры ставится вместо оригинала без доработки насоса.

В каталоге 32 типоразмера под вал 14–100 мм.

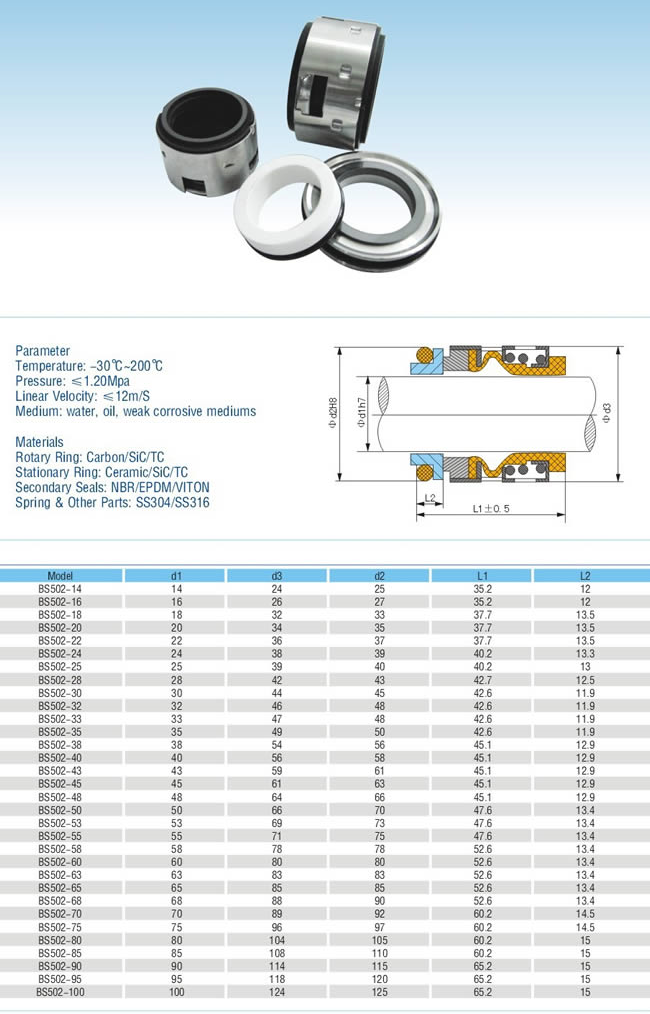

Размеры John Crane 502

Нажмите на обозначение, чтобы открыть карточку. Чертёж с посадочными размерами пришлём по запросу вместе с КП.

Обозначение d1, вал Артикул Цена
PC502/14 14 RV-933 по запросу
PC502/16 16 RV-934 по запросу
PC502/18 18 RV-935 по запросу
PC502/20 20 RV-936 по запросу
PC502/22 22 RV-937 по запросу
PC502/24 24 RV-938 по запросу
PC502/25 25 RV-939 по запросу
PC502/28 28 RV-940 по запросу
PC502/30 30 RV-941 по запросу
PC502/32 32 RV-942 по запросу
PC502/33 33 RV-943 по запросу
PC502/35 35 RV-944 по запросу
PC502/38 38 RV-945 по запросу
PC502/40 40 RV-946 по запросу
PC502/43 43 RV-947 по запросу
PC502/45 45 RV-948 по запросу
PC502/48 48 RV-949 по запросу
PC502/50 50 RV-950 по запросу
PC502/53 53 RV-951 по запросу
PC502/55 55 RV-952 по запросу
PC502/58 58 RV-953 по запросу
PC502/60 60 RV-954 по запросу
PC502/63 63 RV-955 по запросу
PC502/65 65 RV-956 по запросу
PC502/68 68 RV-957 по запросу
PC502/70 70 RV-958 по запросу
PC502/75 75 RV-959 по запросу
PC502/80 80 RV-960 по запросу
PC502/85 85 RV-961 по запросу
PC502/90 90 RV-962 по запросу
PC502/95 95 RV-963 по запросу
PC502/100 100 RV-932 по запросу

Найдено: 32

Популярные серии

OEM OEM
32 поз.

Подбор оборудования

Отправьте ТЗ или фото шильдика — инженер подберёт совместимое оборудование и подготовит КП.

Перейти к подбору →
↓ Весь каталог — 32 позиций

Как подобрать торцевые уплотнения John Crane 502

  1. Диаметр вала. Замерьте вал или защитную втулку в зоне уплотнения — это число в обозначении.
  2. Камера уплотнения. Замерьте внутренний диаметр и глубину камеры — сверим с чертежом.
  3. Монтажная длина. Проверьте свободную длину вала и положение уплотнения относительно торца камеры.
  4. Среда и режим. Температура, давление и перекачиваемая среда определяют материалы пары трения и эластомеров.
  5. Если есть старое уплотнение — пришлите фото маркировки или шильдика насоса, сверим за вас.

Материалы под среду

СредаПара тренияЭластомеры и металл
Вода, ГВС, теплоносительКарбид кремния / графитEPDM
Нефтепродукты, масла, топливоКарбид кремния / графитNBR или Viton
Абразив, шламы, оборотная водаКарбид кремния / карбид кремния или карбид вольфрамапо среде
Кислоты, щёлочи, растворителиКарбид кремния / карбид кремнияFEP или Aflas, металл AISI316 или Hastelloy

Частые вопросы

Подойдёт ли вместо оригинального John Crane тип 502?

Да, если совпадают диаметр вала и посадочные размеры камеры насоса. Пришлите маркировку старого уплотнения или шильдик насоса — инженер сверит размеры до выставления счёта.

Как определить размер, если маркировка стёрлась?

Измерьте штангенциркулем диаметр вала (или защитной втулки) в зоне уплотнения и внутренний диаметр камеры. Для серии John Crane 502 размер вала указан в обозначении: PC502/100 — вал 100 мм.

Какие материалы выбрать?

Для воды и теплоносителя обычно карбид кремния / графит с EPDM, для нефтепродуктов — NBR или Viton, для абразива — карбид кремния или карбид вольфрама в обеих парах, для кислот и щелочей — FEP или Aflas и металл AISI316 или Hastelloy. Напишите среду, температуру и давление — подберём исполнение.

Сколько стоит и когда поставка?

Цена зависит от материалов пары трения и эластомеров, поэтому её и срок поставки инженер подтверждает в коммерческом предложении. Работаем с юрлицами: счёт с НДС, закрывающие документы, доставка по России из Уфы.
