Торцевые уплотнения PCBIA под вал 14–70 мм

Промышленное оборудование с инженерным подбором, аналоги и оригиналы — поставка по всей России из Уфы.

21+ товаров

Быстрый подбор

По применению
Насосы Grundfos Wilo Ksb Секционные Цнсккм Кнс И Booster Sets Итп И Водоканал
Подборка
TOP-100
Инженерный подборБесплатно по шильдику
Отгрузка 1–5 днейСклад Уфа
B2B / НДССчёт для юрлиц
ИмпортозамещениеАналоги OEM

Торцевые уплотнения PCBIA.

В каталоге 21 типоразмер под вал 14–70 мм.

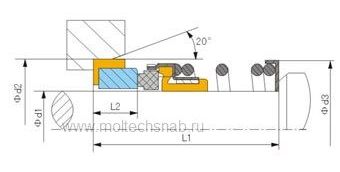

Размеры PCBIA

Нажмите на обозначение, чтобы открыть карточку. Чертёж с посадочными размерами пришлём по запросу вместе с КП.

Обозначение d1, вал Артикул Цена
PCBIA/14 14 RV-1066 по запросу
PCBIA/16 16 RV-1067 по запросу
PCBIA/18 18 RV-1068 по запросу
PCBIA/20 20 RV-1069 по запросу
PCBIA/25 25 RV-1070 по запросу
PCBIA/28 28 RV-1071 по запросу
PCBIA/30 30 RV-1072 по запросу
PCBIA/32 32 RV-1073 по запросу
PCBIA/33 33 RV-1074 по запросу
PCBIA/35 35 RV-1075 по запросу
PCBIA/38 38 RV-1076 по запросу
PCBIA/40 40 RV-1077 по запросу
PCBIA/43 43 RV-1078 по запросу
PCBIA/45 45 RV-1079 по запросу
PCBIA/48 48 RV-1080 по запросу
PCBIA/50 50 RV-1081 по запросу
PCBIA/53 53 RV-1082 по запросу
PCBIA/55 55 RV-1083 по запросу
PCBIA/58 58 RV-1084 по запросу
PCBIA/60 60 RV-1085 по запросу
PCBIA/70 70 RV-1086 по запросу

Найдено: 21

Популярные серии

OEM OEM
21 поз.

Подбор оборудования

Отправьте ТЗ или фото шильдика — инженер подберёт совместимое оборудование и подготовит КП.

Перейти к подбору →
↓ Весь каталог — 21 позиций

Как подобрать торцевые уплотнения PCBIA

  1. Диаметр вала. Замерьте вал или защитную втулку в зоне уплотнения — это число в обозначении.
  2. Камера уплотнения. Замерьте внутренний диаметр и глубину камеры — сверим с чертежом.
  3. Монтажная длина. Проверьте свободную длину вала и положение уплотнения относительно торца камеры.
  4. Среда и режим. Температура, давление и перекачиваемая среда определяют материалы пары трения и эластомеров.
  5. Если есть старое уплотнение — пришлите фото маркировки или шильдика насоса, сверим за вас.

Материалы под среду

СредаПара тренияЭластомеры и металл
Вода, ГВС, теплоносительКарбид кремния / графитEPDM
Нефтепродукты, масла, топливоКарбид кремния / графитNBR или Viton
Абразив, шламы, оборотная водаКарбид кремния / карбид кремния или карбид вольфрамапо среде
Кислоты, щёлочи, растворителиКарбид кремния / карбид кремнияFEP или Aflas, металл AISI316 или Hastelloy

Частые вопросы

Как определить размер, если маркировка стёрлась?

Измерьте штангенциркулем диаметр вала (или защитной втулки) в зоне уплотнения и внутренний диаметр камеры. Для серии PCBIA размер вала указан в обозначении: PCBIA/70 — вал 70 мм.

Какие материалы выбрать?

Для воды и теплоносителя обычно карбид кремния / графит с EPDM, для нефтепродуктов — NBR или Viton, для абразива — карбид кремния или карбид вольфрама в обеих парах, для кислот и щелочей — FEP или Aflas и металл AISI316 или Hastelloy. Напишите среду, температуру и давление — подберём исполнение.

Сколько стоит и когда поставка?

Цена зависит от материалов пары трения и эластомеров, поэтому её и срок поставки инженер подтверждает в коммерческом предложении. Работаем с юрлицами: счёт с НДС, закрывающие документы, доставка по России из Уфы.
