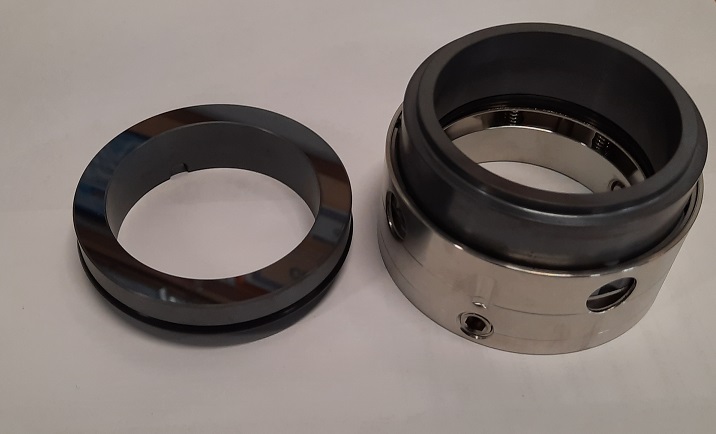

Торцевые уплотнения M04SU — аналог AESSEAL M04 по присоединительным размерам: при совпадении диаметра вала и посадочных размеров камеры ставится вместо оригинала без доработки насоса.

В каталоге 27 типоразмеров под вал 20–100 мм.

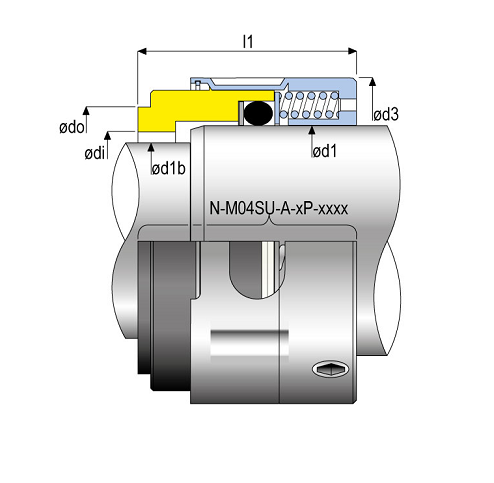

Размеры M04SU

Нажмите на обозначение, чтобы открыть карточку. Чертёж с посадочными размерами пришлём по запросу вместе с КП.

Обозначение d1, вал Артикул Цена
M04SU-20 20 RV-1587 по запросу
M04SU-22 22 RV-1588 по запросу
M04SU-24 24 RV-1589 по запросу
M04SU-28 28 RV-1590 по запросу
M04SU-30 30 RV-1591 по запросу
M04SU-33 33 RV-1592 по запросу
M04SU-35 35 RV-1593 по запросу
M04SU-38 38 RV-1594 по запросу
M04SU-40 40 RV-1595 по запросу
M04SU-43 43 RV-1596 по запросу
M04SU-45 45 RV-1597 по запросу
M04SU-48 48 RV-1598 по запросу
M04SU-50 50 RV-1599 по запросу
M04SU-53 53 RV-1600 по запросу
M04SU-55 55 RV-1601 по запросу
M04SU-58 58 RV-1602 по запросу
M04SU-60 60 RV-1603 по запросу
M04SU-63 63 RV-1604 по запросу
M04SU-65 65 RV-1605 по запросу
M04SU-68 68 RV-1606 по запросу
M04SU-70 70 RV-1607 по запросу
M04SU-75 75 RV-1608 по запросу
M04SU-80 80 RV-1609 по запросу
M04SU-85 85 RV-1610 по запросу
M04SU-90 90 RV-1611 по запросу
M04SU-95 95 RV-1612 по запросу
M04SU-100 100 RV-1586 по запросу

Найдено: 27

Популярные серии

OEM OEM
27 поз.

Подбор оборудования

Отправьте ТЗ или фото шильдика — инженер подберёт совместимое оборудование и подготовит КП.

Перейти к подбору →
↓ Весь каталог — 27 позиций

Как подобрать торцевые уплотнения M04SU

  1. Диаметр вала. Замерьте вал или защитную втулку в зоне уплотнения — это число в обозначении.
  2. Камера уплотнения. Замерьте внутренний диаметр и глубину камеры — сверим с чертежом.
  3. Монтажная длина. Проверьте свободную длину вала и положение уплотнения относительно торца камеры.
  4. Среда и режим. Температура, давление и перекачиваемая среда определяют материалы пары трения и эластомеров.
  5. Если есть старое уплотнение — пришлите фото маркировки или шильдика насоса, сверим за вас.

Материалы под среду

СредаПара тренияЭластомеры и металл
Вода, ГВС, теплоносительКарбид кремния / графитEPDM
Нефтепродукты, масла, топливоКарбид кремния / графитNBR или Viton
Абразив, шламы, оборотная водаКарбид кремния / карбид кремния или карбид вольфрамапо среде
Кислоты, щёлочи, растворителиКарбид кремния / карбид кремнияFEP или Aflas, металл AISI316 или Hastelloy

Частые вопросы

Подойдёт ли вместо оригинального AESSEAL M04?

Да, если совпадают диаметр вала и посадочные размеры камеры насоса. Пришлите маркировку старого уплотнения или шильдик насоса — инженер сверит размеры до выставления счёта.

Как определить размер, если маркировка стёрлась?

Измерьте штангенциркулем диаметр вала (или защитной втулки) в зоне уплотнения и внутренний диаметр камеры. Для серии M04SU размер вала указан в обозначении: M04SU-100 — вал 100 мм.

Какие материалы выбрать?

Для воды и теплоносителя обычно карбид кремния / графит с EPDM, для нефтепродуктов — NBR или Viton, для абразива — карбид кремния или карбид вольфрама в обеих парах, для кислот и щелочей — FEP или Aflas и металл AISI316 или Hastelloy. Напишите среду, температуру и давление — подберём исполнение.

Сколько стоит и когда поставка?

Цена зависит от материалов пары трения и эластомеров, поэтому её и срок поставки инженер подтверждает в коммерческом предложении. Работаем с юрлицами: счёт с НДС, закрывающие документы, доставка по России из Уфы.
