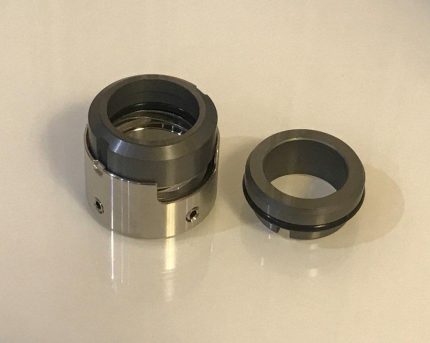

Торцевое уплотнение H7N/25 аналог Wilo,Grundfos,KSB,Pedrollo
Описание
Торцевое уплотнение H7N/25
Технические характеристики:
Для ступенчатых валов
Одинарное уплотнение
Сбалансированное
Уплотнение с пластинчатой пружиной или много пружинное.
Независимо от направления вращения
Корпус выполнен в виде импеллера (H7F, H75F)
Вариант с охлаждением неподвижного кольца (H75G115)
Преимущества:
Универсальные возможности применения (стандартизация)
Эффективное хранение запасов благодаря легко взаимозаменяемым парам трения и корпусам.
Расширенный выбор материалов
Гибкость в передаче крутящего момента
Самоочищающийся корпус
Возможна короткая длина установки (G16)
Рабочий диапазон
Диаметр вала:
d1 = 14 … 100 мм (0.55″ … 3.94″)
(Одна пружина: d1 = max. 100 мм (3,94 дюйма))
Давление:
до 80 бар для диаметра валов от 14 мм … до 100 мм,
до 25 бар для диаметра валов от 100 … 200 мм,
до 16 бар для диаметра валов от 200 мм.
Температура:
t = -50 °C… 220 °C
Скорость скольжения: 20 м/с
Аксиальное перемещение:
диаметр вала до 22 мм: ± 1,0 мм
диаметр вала от 24 до 58 мм: ± 1,5 мм
диаметр вала от 60 мм: ± 2,0 мм
Характеристики
| Диаметр вала | 25 мм |
|---|---|
| Температура, °С | от -30 до + 220 |
| Давление, МПа | до 8 |
| Неподвижное кольцо | CER/SIC/TC |
| Пружина и другие металлические части | AISI304/AISI316 |
| Конструкция | ступенчатое |
| Гарантия | 12 месяцев |
| Подвижная часть | CAR/SIC/TC |
| Аналог | Burgmann H7 |
| Резиновые детали | NBR/EPDM/Viton |
| Линейная скорость | 20 м/с |
| Масса, кг | 0.1 |
