Описание
Торцевое уплотнение BS M3N/16
Возможные пары трения :
- CAR/CER — графит по керамике,
- CAR/SIC — графит по карбиду кремния
- SIC/SIC — карбид кремния по карбиду кремния,
- CAR/TC — графит по карбиду вольфрама,
- TC/TC — карбид вольфрама по карбиду вольфрама
Актуальность выбора той или иной пары трения выясняйте по телефону.
Материалы резинового сильфона на выбор:
- NBR — бутадиен нитрильный каучук, температура до +90 С.
- VITON — фторкаучук (Витон), температура до +200 С.
- FEP — фторкаучук во фторопластовой оболочке до +205 С.
- PFA — силикон во фторопластовой оболочке до +260 C.
- EPDM — этилен-пропиленовый каучук, температура до +140 С .
Условное обозначение торцевых уплотнений Burgmann M32 / 16-00-R G6 AQ1EGG
| M32 тип уплотнения | графит запрессован в нержавеющую сталь |
| 16 | Диаметр вала в мм |
| R — направление вращения | Навивка пружины правая |
| G6 | Тип неподвижного кольца |
| A — материал вращающейся части |
графит пропитанный смолой |
| Q1 — материал неподвижного кольца |
карбид кремния |
| E — материал вторичных уплотнений | ЕПДМ |
| GG — материал пружины и металлических частей | нержавеющая сталь AISI304 |
Материал резиновых деталей
| Материал | Этиленпропиленовый каучук (EPDM) | Нитрильный каучук (NBR) | Фторкаучук (Viton) |
| Обозначение | E | P | V |
| Температура | -40°С….+140°С | -20°С….+100°С | -20°С….150°С |
Обозначение материала пары трения
| Материал | Графит пропитанный | Керамика | Карбид кремния | Карбид вольфрама |
| Обозначение | A,B | V | Q1 | U3 |

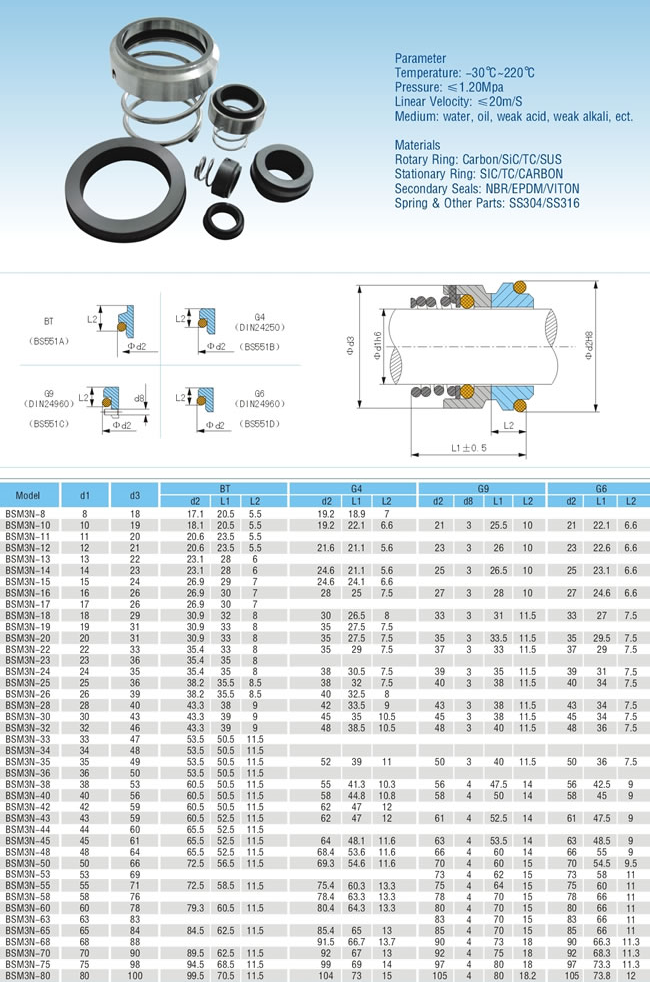

Характеристики
| Диаметр вала | 16 мм |
|---|---|
| Температура, °С | от -30 до + 220 |
| Давление, МПа | 1.2 |
| Вращающаяся часть | CAR/SIC/TC/SUS |
| Неподвижное кольцо | CER/CAR/SIC/TC/SUS |
| Пружина и другие металлические части | AISI304/AISI316 |
| Гарантия | 12 месяцев |
| Аналог | Burgmann M2N, M3N, M32, M37G, AESSEAL T07D, T01, T01DB, Vulcan 8, Flowserve 38, Roten Uniten 22, L4B, Latty T800. |
| Резиновые детали | NBR/EPDM/VITON/FEP |
| Линейная скорость | 20 м/с |
| Масса, кг | 0.1 |
| Тип | с конической пружиной |
