Торцевое уплотнение PC2100/68 аналог Wilo,Grundfos,KSB,Pedrollo
Описание
Торцевое уплотнение BS2100-68

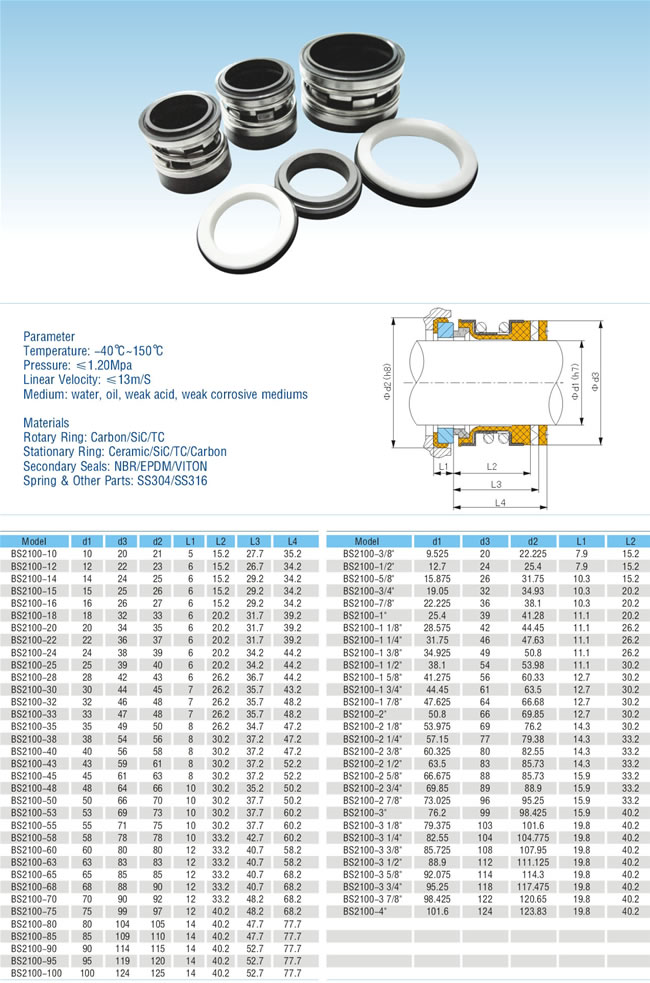

* — Длина вращающейся части в таблице указана в сжатом состоянии! Для 2100 бывает три исполнения: стандартное (длина L3), короткое (длина L2) и длинное (длина L4).
Возможные пары трения:
- CAR/CER — графит по керамике,
- CAR/SIC — графит по керамике,
- SIC/SIC — карбид кремния по карбиду кремния.
- TC/TC — карбид вольфрама по карбиду вольфрама
Материалы резинового сильфона на выбор:
- NBR — бутадиен нитрильный каучук,
- VITON — фторкаучук (Витон),
- EPDM — этилен-пропиленовый каучук
- Silicon — силикон
Условное обозначение торцевых уплотнений John Crane 2100
68 mm Т2100S/AR1C1/M маркировка на торцевом уплотнение 0680-s INT
| 68 mm | Диаметр вала в мм |
| Т2100 | Тип уплотнения |
| S | Длина уплотнения (короткое L2) |
| A | Материал резины (Витон) |
| Вращающаяся часть | R- графит пропитанный смолой 1- материал металлических частей ( Х5CrNiMo1712) |
| Неподвижная часть | С- керамика 1- материал металлических частей (Х5СrNiMo1712) |
| Седло | М |
Материал резиновых деталей
| Материал | Этиленпропиленовый каучук (EPDM) | Нитрильный каучук (NBR) | Фторкаучук (Viton) |
| Обозначение | G | B | A |
| Температура | -40°С….+140°С | -20°С….+100°С | -20°С….150°С |
| Перекачиваемые среды | Вода, нейтральные, слабоагрессивные, пищевые жидкости | Вода, нейтральные, слабоагрессивные, пищевые жидкости | Пищевые и слабоагрессивные химические жидкости |
Обозначение длины уплотнения
| S | Короткая | L2 |
| K | Стандартная | L3 |
| Удлиненная | L4 |
Обозначение материала пары трения
| Материал | Графит пропитанный смолой | Керамика | Карбид кремния |
| Вращающаяся часть | Неподвижное кольцо | Неподвижное кольцо | |
| Обозначение | R | C | S |
Характеристики
| Диаметр вала | 68 мм |
|---|---|
| Температура, °С | от -40 до +150 |
| Давление, МПа | 1,2 |
| Вращающаяся часть | CAR/SIC/TC |
| Неподвижное кольцо | CER/SIC/TC |
| Пружина и другие металлические части | AISI304/AISI316 |
| Страна | Китай |
| Конструкция | с резиновым сильфоном |
| Гарантия | 12 месяцев |
| Аналог | John Crane 2100-68 |
| Длина | L2/L3/L4 |
| Линейная скорость | 13 м/с |
| Сильфон | NBR/EPDM/Viton/Silicon |
| Бренд | BS |
| Масса, кг | 0,6 |
