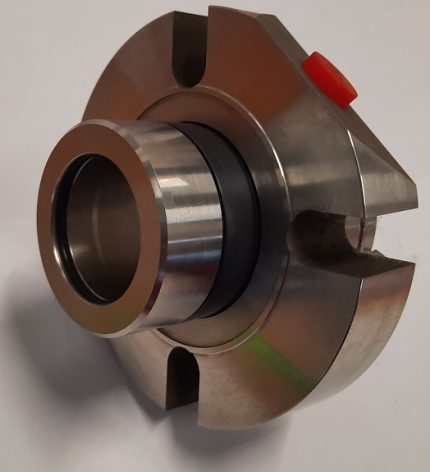

Торцевое уплотнение Cartex DN/100 — аналог Burgmann Cartex-DN
Серия: OEM
Артикул: RV-1308
- Диаметр вала
- 100 мм
- Давление, МПа
- до 2.5
- Неподвижное кольцо
- Car/SIC/TC/CER
- Конструкция
- Картриджное, двойное
- Grundfos
- Wilo
- KSB
- Pedrollo
Размеры Cartex DN/100
Вал d1 = 100 мм, камера уплотнения d3 127–144 мм. Давление до 25 бар, температура от −40 до +220 °C. Аналог Burgmann Cartex-DN/100.
- d1
- 100
- d2
- 125,4
- d3 min
- 127
- d3 max
- 144
- l4
- 28,0
- l5
- 108
- l6
- 63,9
- l7
- 44,1
- a2
- 154
- da
- 218
- s
- 22,0
Другие типоразмеры Cartex DN
Таблица всех типоразмеров и подбор Cartex DN →
Частые вопросы
На какой вал подходит Cartex DN/100?
На вал или защитную втулку диаметром 100 мм; внутренний диаметр камеры уплотнения насоса — от 127 до 144 мм. Остальные присоединительные размеры сверит инженер по чертежу.
Можно поставить вместо Burgmann Cartex-DN/100?
Да, это аналог по присоединительным размерам. Чтобы исключить ошибку, пришлите фото маркировки старого уплотнения или шильдика насоса — сверим до счёта.
Какое исполнение по материалам выбрать?
Зависит от среды: для воды — карбид кремния / графит и EPDM, для нефтепродуктов — NBR или Viton, для абразива и химии — карбид кремния в обеих парах и FEP или Aflas. Напишите среду, температуру и давление, подберём и укажем в КП.
Технические характеристики
| Диаметр вала | 100 мм |
|---|---|
| Давление, МПа | до 2.5 |
| Неподвижное кольцо | Car/SIC/TC/CER |
| Конструкция | Картриджное, двойное |
| Подвижная часть | Car/Sic/TC/CER |
| Аналог | Burgmann Cartex DN/100 |
| Длина | 108 мм |
| Металлические части и пружина | AISI304/AISI316 |
| Резиновые детали | NBR/EPDM/Viton/FEP |
| Линейная скорость | 16 м/с |
| Температурный диапазон | от -40 C до +220С |
| OEM-аналог | Burgmann Cartex-DN |
| Бренд | OEM |
| Серия | OEM |
| Артикул | RV-1308 |
Описание

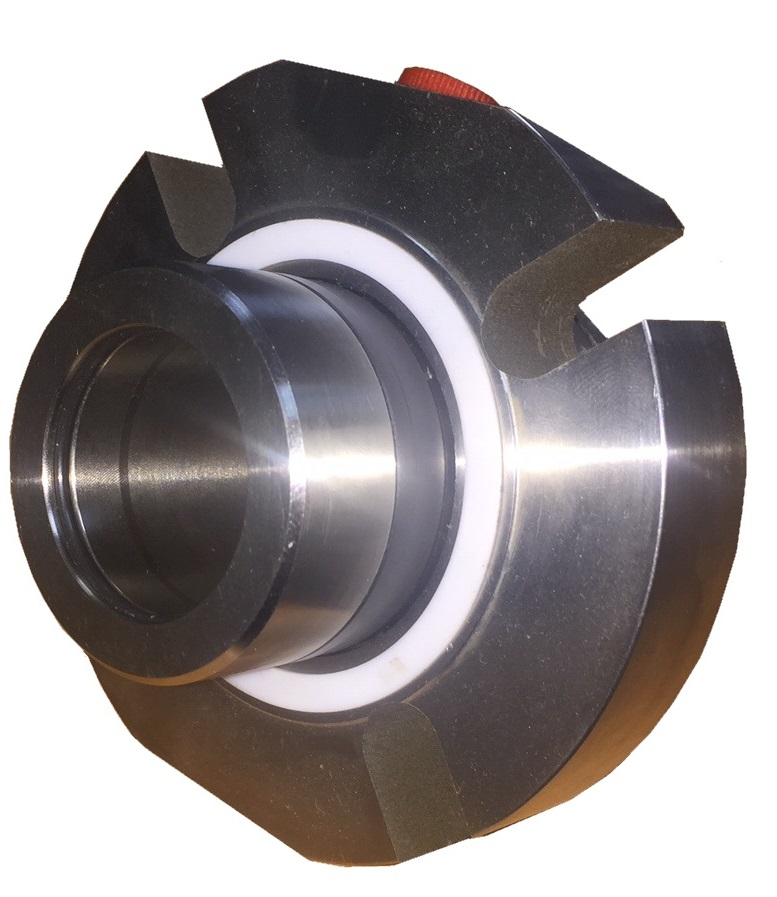

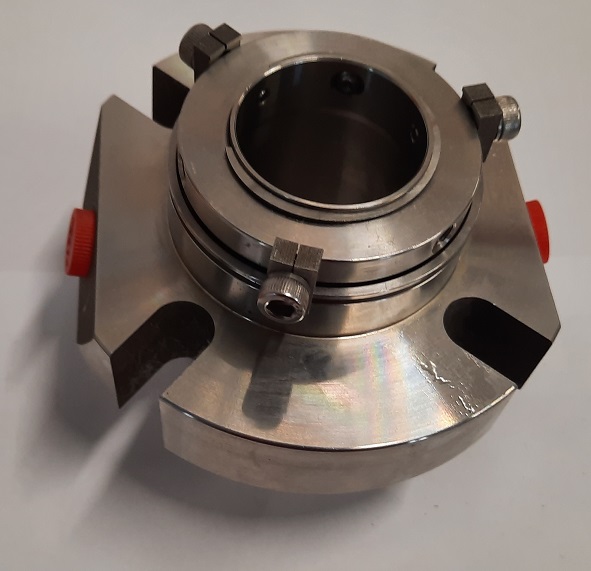

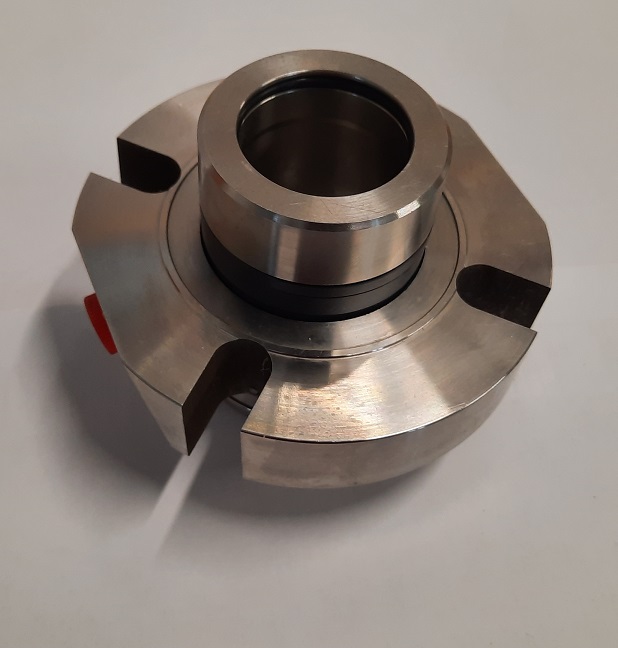

Картриджное торцевое уплотнение Cartex DN/100 Исполнение в литом корпусе Исполнение в точенном корпусе Технические характеристики: Температура: от -40 °С до +220 °С Давление: до 25 бар Скорость вращения: 16 м/с Материал исполнения: Вращающаяся часть: Графит/Карбид кремния/Карбид вольфрама Неподвижное кольцо: Графит/Карбид кремния/Карбид вольфрама Резиновые кольца: NBR/EPDM/Viton/FEP/Aflas Пружина и корпус: AISI304/AISI316/Hastelloy Аналог торцевого уплотнения Burgmann Cartex DN/100…
