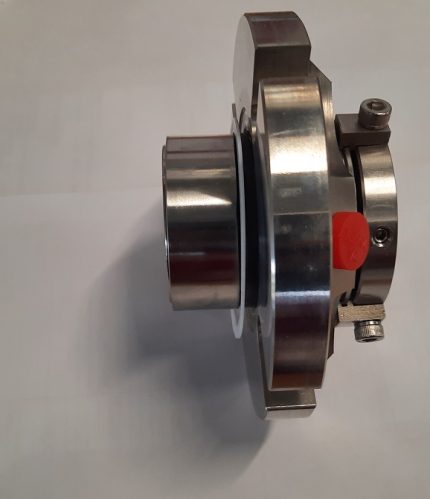

Торцевое уплотнение TSMA-A03/45
Серия: OEM
Артикул: RV-1888
- Диаметр вала
- 03
- Температура, °С
- от -30˚C до +220˚C
- Давление, МПа
- 2,1
- Неподвижное кольцо
- CAR/SIC/CER/TC
- Grundfos
- Wilo
- KSB
- Pedrollo

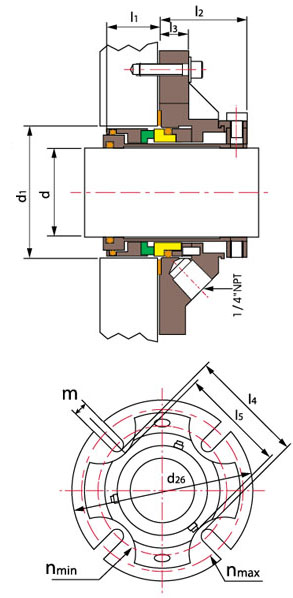

Размеры TSMA-A03/45
Вал d1 = 45 мм. Давление до 2.1 МПа.
- d1
- 45,0
- d инч
- 108,0
- d26
- 57,2
- l4
- 52,4
- l5
- 13,2
- l3
- 44,0
- n
- 52,3
- l1
- 70,3
- l2
- 93,6
- K
- 28,6
- min
- 40,5
- mint
- 1,0
Другие типоразмеры TSMA-A03
Таблица всех типоразмеров и подбор TSMA-A03 →
Частые вопросы
На какой вал подходит TSMA-A03/45?
На вал или защитную втулку диаметром 45 мм. Остальные присоединительные размеры сверит инженер по чертежу.
Какое исполнение по материалам выбрать?
Зависит от среды: для воды — карбид кремния / графит и EPDM, для нефтепродуктов — NBR или Viton, для абразива и химии — карбид кремния в обеих парах и FEP или Aflas. Напишите среду, температуру и давление, подберём и укажем в КП.
Технические характеристики
| Диаметр вала | 03 |
|---|---|
| Температура, °С | от -30˚C до +220˚C |
| Давление, МПа | 2,1 |
| Неподвижное кольцо | CAR/SIC/CER/TC |
| Конструкция | Картриджное |
| Гарантия | 12 месяцев |
| Подвижная часть | CAR/SIC/TC/CER |
| Аналог | Aesseal CURC, CRCO и CURE. |
| Длина | 73,1 мм |
| Металлические части и пружина | AISI304/AISI316 |
| Скорость вращения | 25 м/с |
| Резиновые детали | NBR/EPDM/VITON/FEP/AFLAS |
| Масса, кг | 3 |
| Бренд | OEM |
| Серия | OEM |
| Артикул | RV-1888 |
Описание
Торцевое уплотнение TSMA-A03/45 Технические характеристики: Давление : до 2.1 МПа Скорость вращения: до 25 м/с Рабочие температуры: от -30˚C до +220˚C Является аналогом картриджного торцевого уплотнения Aesseal CURC, CRCO и CURE. d(инч) d26 l4 l5 l3 d1 n l1 l2 K min mint max min max max 24.0 104.8 54.0 49.2 13.2 40.0 41.0 46.0…
