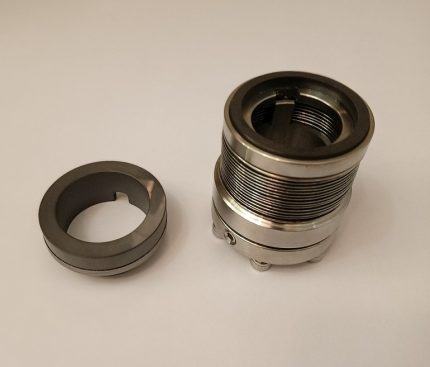

Торцевое уплотнение TU605-32 аналог Wilo,Grundfos,KSB,Pedrollo
Описание
Торцевое уплотнение TU605-32

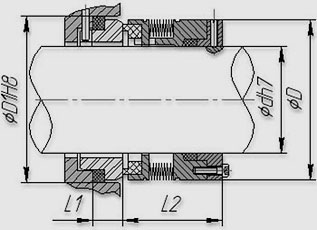

| Наименование | Диаметр вала d, мм |
D, мм |
D1 , мм |
L1, мм |
L2, мм |
|---|---|---|---|---|---|
| TU605-16 | 16 | 38 | 35 | 11.5 | 46.5 |
| TU605-18 | 18 | 40 | 37 | 11.5 | 46.5 |
| TU605-20 | 20 | 42 | 40 | 11.5 | 46.5 |
| TU605-22 | 22 | 44 | 43 | 11.5 | 46.5 |
| TU605-24 | 24 | 46 | 43 | 11.5 | 46.5 |
| TU605-25 | 25 | 47 | 45 | 11.5 | 46.5 |
| TU605-28 | 28 | 50 | 48 | 11.5 | 46.5 |
| TU605-30 | 30 | 52 | 50 | 11.5 | 46.5 |
| TU605-32 | 32 | 54 | 56 | 14.0 | 46.5 |
| TU605-33 | 33 | 55 | 56 | 14.0 | 46.5 |
| TU605-35 | 35 | 57 | 58 | 14.0 | 46.5 |
| TU605-38 | 38 | 60 | 61 | 14.0 | 46.5 |
| TU605-40 | 40 | 66 | 63 | 14.0 | 47.5 |
| TU605-43 | 43 | 69 | 66 | 14.0 | 47.5 |
| TU605-45 | 45 | 71 | 70 | 15.0 | 47.5 |
| TU605-48 | 48 | 74 | 73 | 15.0 | 47.5 |
Пара трения карбид кремния по графиту или карбид кремния по карбиду кремния.

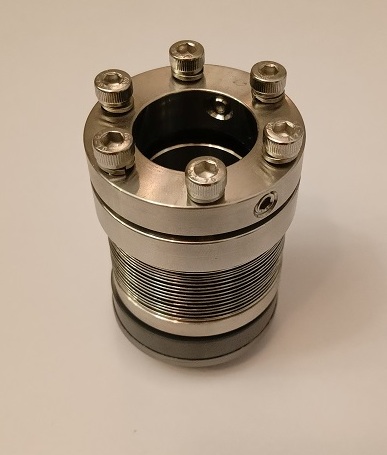

Кольца уплотнительные прямоугольного сечения, которые видны на фотографии, выполнены из Графойла (Grafoil) . Графойл — терморасширенный графит, унаследовавший от углерода стойкость к температурным и химическим воздействиям, обладающий гибкостью и податливостью. Содержит 98% углерода и 2% минералов. Не теряет своих свойств до 3000°C
Металлические детали вращающейся части уплотнения — AISI 316, за исключением сильфона, который изготовлен из хастеллоя (содержание Ni — 69%, Mo-28%, остальное хром, вольфрам и др.).
Вращающаяся часть торцевого уплотнения фиксируется на валу винтами с внутренним шестигранником.
Уплотнение предназначено для работы в тяжёлых условиях очень низких или очень высоких температур при повышенном давлении.
Внимание! При монтаже использовать силиконовую смазку, а затяжку 8-и осевых винтов при установке вращающейся части уплотнения в размер L2» осуществлять крест- накрест только после фиксации на валу с помощью 3-х стопорных винтов с внутренним шестигранником.
Характеристики
| Диаметр вала | 32 |
|---|---|
| Температура, °С | от -60°C до+380°C |
| Давление, МПа | 20 |
| Резина | FFKM,PTFE,Grafoil |
| Пружина и другие металлические части | AISI316, Хастеллой |
| Неподвижное кольцо (контркольцо) | CAR/SIC/TC/CER |
| Подвижная часть | CAR/SIC/TC |
| Применяется в насосах | ОНЦ, ХМ, ОНЦс, ХМс, РПА |
| Скорость вращения | 4000 об. в мин. |
| Линейная скорость | 20 м/с |
| Сильфон | AISI316, Хастеллой |
| Масса, кг | 0.1 |
