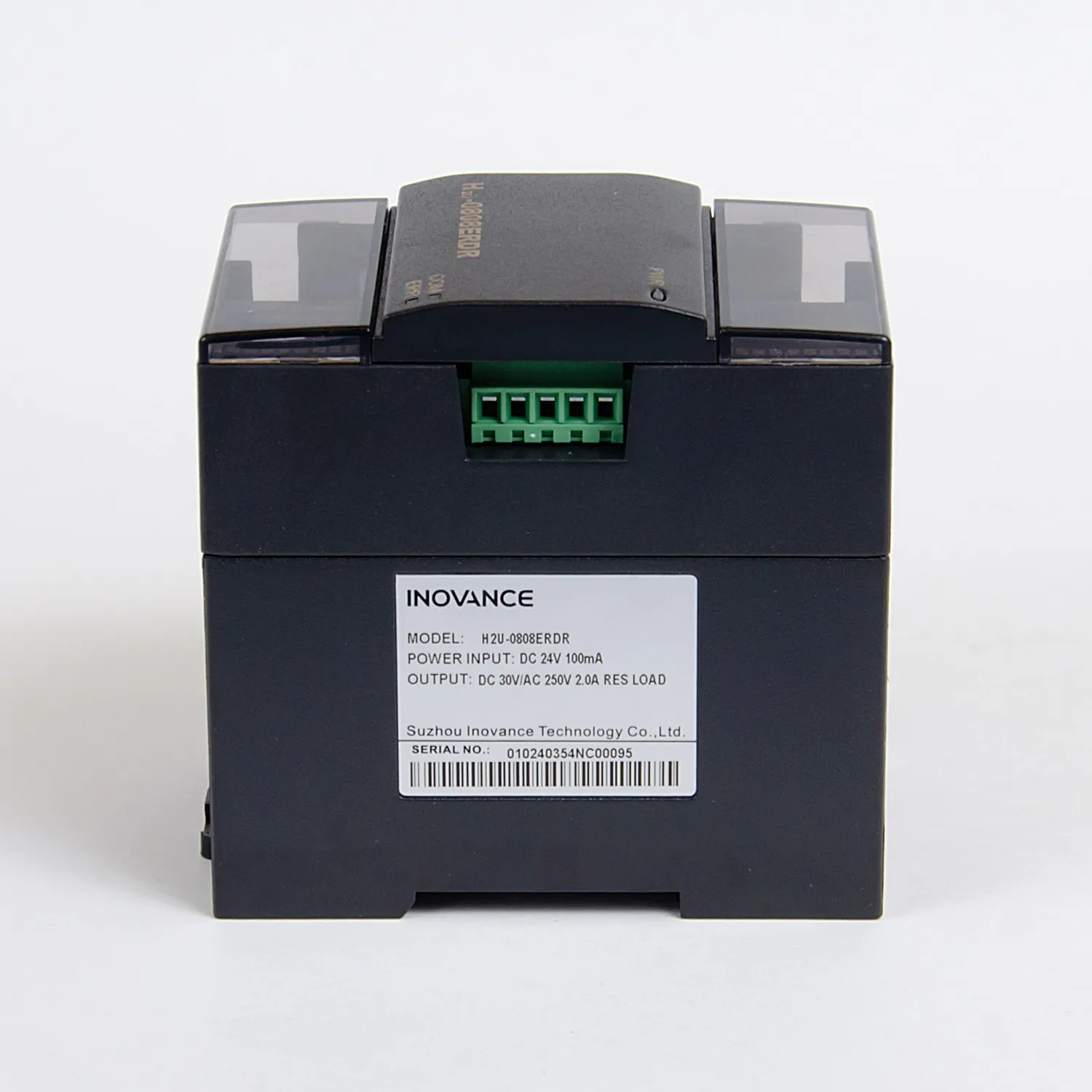

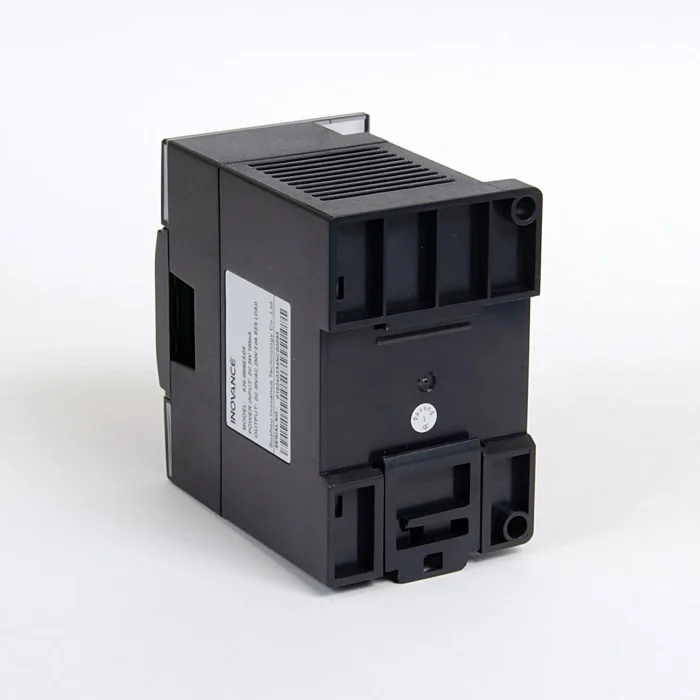

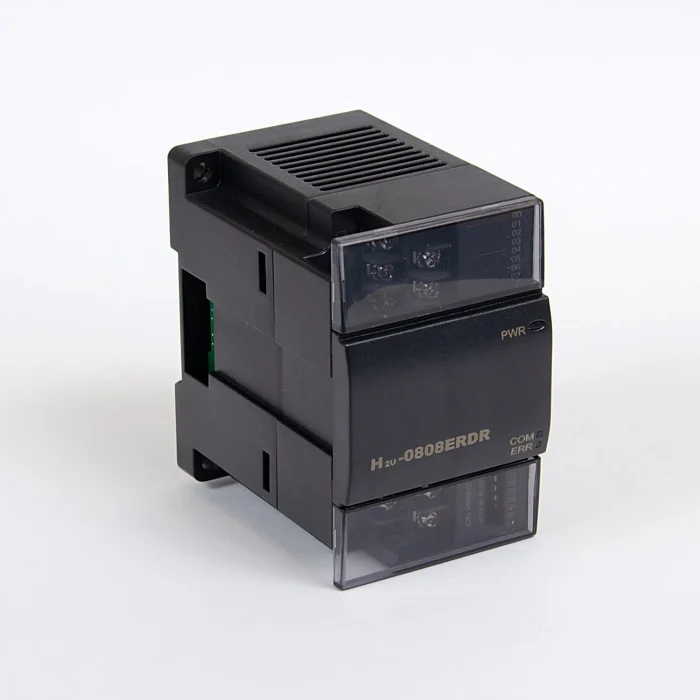

H2U-0808ERDR | Модуль расширения 8 входов дискретных NPN и 8 выходов реле, CANlink, Inovance
10 012,69 ₽
Описание
Удаленный модуль расширения CAN, 8 дискретных входов/ 8 релейных выходов
Питание модуля 24В постоянного тока (-15%, +20%). Подключение проводников производится с помощью винтовых клемм. Температура эксплуатации -5…55 °С.
Входы: рабочее напряжение 24В постоянного тока. Входное сопротивление 4,3 кОм. Ток включения 3,5 мА, отключения 1,5 мА. Дискретные входы оснащены аппаратным фильтром помех, длительностью 10 мс. Входы имеют оптоэлектронную гальваническую развязку и светодиодную индикацию состояния. Общий проводник выведен на отдельную клемму «SS», что позволяет изменять схему подключения Sink или Source (NPN или PNP).
Выходы: рабочее напряжение до 220В переменного тока, до 30В постоянного. Выходы имеют светодиодную индикацию состояния. Максимальный ток активной нагрузки 2А для одиночных выходов и 8А для объединенных в группу общим проводником. Максимальная мощность индуктивной нагрузки 80ВА при 220В переменного тока.
Модули расширения серии H2U предназначены для использования с головными модулями ПЛК H1U. Все модули H2U выполнены в едином габарите 58х90х87 мм (ШхВхГ). Для подключения H2U к ПЛК потребуется плата расширения интерфейса CANlink. Карта CANlink H1U-CAN-BD в составе ПЛК H1U позволяет подключать до 30 ведомых устройств, включая сервоприводы, приводы переменного тока, другие контроллеры и дистанционные модули расширения. Питание модуля осуществляется от внешнего или встроенного в ПЛК источника питания 24В DC
Характеристики
| Тип устройства | Модуль расширения |
|---|---|
| Бренд | Inovance |
| Встроенные протоколы связи | — |
| Напряжение питания | 24 В DC |
| Дискретные входы | 8 |
| Дискретные выходы | 6 |
| Релейные выходы | — |
| Аналоговые входы | — |
| Аналоговые выходы | — |
| garantijnyj-srok-dlja-konech | 18 |
| Степень защиты | IP20 |
| Транзисторные выходы | 6 NPN |
| Температура эксплуатации | -5…+55°C |
