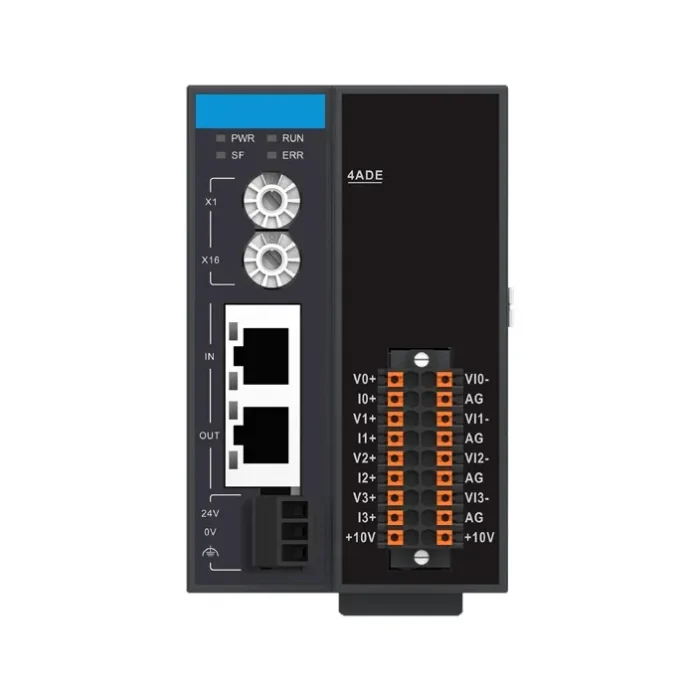

GR10-4ADE | Модуль расширения ведомый EtherCAT 4 аналоговых входа, съемный пружинный зажим, Inovance

Питание модуля 24В DC, потребление 100мА. Типы и диапазоны входных сигналов: ±5В; ±10В; 0…5В; 0…10В (максимальное значение ±15В); 0…20мА, 4…20мА, ±20мА (максимальное значение ±30мА). Разрешение входов составляет 16 бит, время обработки 500 мкс на 4 канала. Каналы модуля изолированы от клемм питания. Подключение проводников производится с помощью зажимных клемм.

GR10 – серия дистанционных модулей расширения входов – выходов для ПЛК H5U. Подключаются к ПЛК по протоколу EtherCAT обычным кабелем с разъёмом RJ45. В серию входят EtherCAT коммутаторы, модули расширения аналоговых и дискретных входов-выходов, модули позиционирования и измерения температуры.

EtherCAT используется в ПЛК Inovance для подключения удалённых модулей расширения входов-выходов, а также для подключения сервоприводов и преобразователей частоты. EtherCAT это промышленная высокоскоростная сеть передачи данных, работающая в режиме реального времени. Для подключения используются стандартные разъёмы RJ45.
