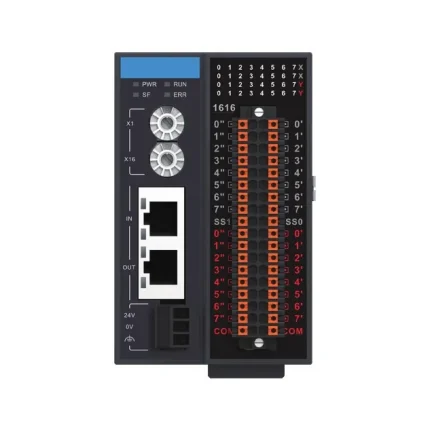

GR10-1616ETNE | Модуль расширения ведомый EtherCAT 16 дискретных входов и 16 транзисторных выходов NPN, съемный пруж, Inovance

16 дискретных входов
Рабочее напряжение дискретных входов 24В DC, максимальное 30В. Напряжение включения 15В, отключения 5В. Дискретные входы оснащены аппаратным фильтром помех, длительностью 10 мс. Общий проводник выведен на отдельные клеммы, что позволяет изменять схему подключения Sink или Source (NPN или PNP). Также в модуль встроены 16 транзисторных выходов типа NPN.

16 дискретных выходов
Рабочее напряжение выходов 24В DC. Максимальный ток активной нагрузки 0,5А для одиночных выходов и 2А для объединенных в группу общим проводником. Максимальная мощность индуктивной нагрузки 12Вт при 24В DC. Входы и выходы имеют оптоэлектронную гальваническую развязку и светодиодную индикацию состояния. Подключение проводников производится с помощью зажимных клемм.

Питание модуля 24В постоянного тока, потребление 400мА.

GR10 – серия дистанционных модулей расширения входов – выходов для ПЛК H5U. Подключаются к ПЛК по протоколу EtherCAT обычным кабелем с разъёмом RJ45. В серию входят EtherCAT коммутаторы, модули расширения аналоговых и дискретных входов-выходов, модули позиционирования и измерения температуры.

EtherCAT используется в ПЛК Inovance для подключения удалённых модулей расширения входов-выходов, а также для подключения сервоприводов и преобразователей частоты. EtherCAT это промышленная высокоскоростная сеть передачи данных, работающая в режиме реального времени. Для подключения используются стандартные разъёмы RJ45.
