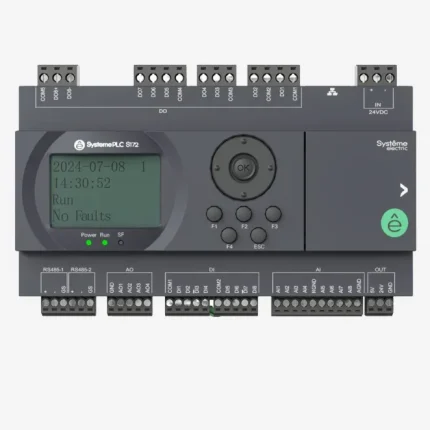

SM172PS11BDR | ПЛК S172; 24 VDC; дисплей; 28 IO: 8 DI, 8 DO (реле), 8 AI, 4 AO; 2xRS485, 1xRJ45, Systeme Electric

Технические характеристики SM172PS11BDR
Напряжение питания 20-30 В DC
Потребляемая мощность Не более 10 Ватт (0,5 А)
Параметры клеммника выходного питания: 5 В DC; P =1 Ватт, I = 200 мА; 24 В DC; P = 1 Ватт, I = 41,76 мА
Общее количество точек ввода/вывода 28
Дискретные входы (всего) 8
Тип питания дискретных входов 20-30 В DC
Максимальная частота дискретных входов 30 Гц
Из них быстрые дискретные входы 4×100 кГц
Режимы работы быстрых дискретных входов:
1. Однофазное подключение для каждого быстрого дискретного входа
2. Без определения направления вращения фаз AB и ортогонального счёта
3. Только инкрементный счёт (инкрементальный режим)
Аналоговые входы (всего) 8
Термосопротивления: NTC10K или PT1000, PT100;
Унифицированные сигналы: 0-10 В и 4-20 мА
Диапазон измерения сопротивления 100 Ом…32 кОм
Точность термосопротивлений
NTC10K:
1. [-15…55]°C: ±0.2°C
2. [-25…15]°C и [55…70]°C: ±0.4°C
3. [-40…-25]°C и [70 …110]°C: ±1°C
4. [110 …137]°C: ±1.9°C
PT1000:
1. [-100…400]°C: ±0.3°C
2. [-200 …-100]°C и [400 …600]°C: ±0.5°C
3. [600 …850]°C: ±1°C
PT100:
1. [-100…400]°C: ±3°C;
2. [-200 …-100] °C и [400…600]°C: ±5°C
3. [600 …850] °C: ±10°C
Точность унифицированного входа ±1% от общего диапазона
Разрешение аналогового входа 16 бит
Дискретные выходы (всего) 8
Релейные:
резистивная нагрузка 220 В AC или 24 В DC, 5 A, 1 Гц
индуктивная нагрузка 220 В AC или 24 В DC, 3 A, 1 Гц
Быстрые дискретные выходы — Нет
Минимальная нагрузочная способность релейных дискретных выходов 24 В DC, 1 мА
Аналоговые выходы (всего) 4
2: Унифицированные сигналы 0-10 В или 4-20 мА;
2: Унифицированные сигналы 0-10 В
Точность унифицированного выхода ±1% от общего диапазона
Разрешение аналогового выхода 16 бит
Гальваническая развязка — Есть для дискретных сигналов; НЕТ — для аналоговых сигналов
Подключение сигналов Групповое
Конфигурация сигналов Независимая (без групповой конфигурации)
Наличие дисплея 1,8″ 128×64 ЖК–дисплей с подсветкой
Возможность расширения До 7 модулей ввода/вывода
Объем памяти 2 МБ (Флэш-память) и 512 КБ ОЗУ
Флэш-карта USB USB типа A для журналов событий, сохранения документов и трендов
Встроенные RTC. Точность ± 2 с/день; Время работы без батареи 14 дней
Служба синхронизации времени SNTP v4; Стандартная точность для служб NTP и SNTP – 1 сек
Коммуникационные порты: 2xRS485; 1xRJ45; 1xUSB (Type C); 1xUSB (Type A)
Коммуникационные протоколы: RS485-1 Modbus RTU Slave; RS485-2 Modbus RTU Master/Slave Modbus TCP
Количество регистров/ переменных Modbus 2000
Поддерживаемые стандартные функции Modbus 03, 04, 05, 06, 16
Максимальное количество одновременных подключений клиент/сервер Modbus TCP: 8 клиентов; 8 серверов
Поддержка DHCP Да
Степень защиты IP20
Тип клеммника Съемный
Способ монтажа DIN-рейка 35 мм
Совместимость с пластроном Есть, глубина от 46 мм
Габаритные размеры ШхВхГ 150x80x58 мм
