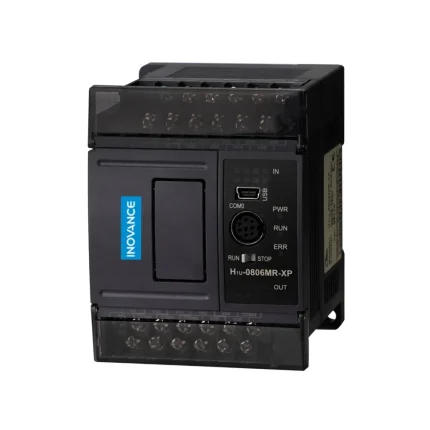

H1U-0806MT-XP | ПЛК H1U 8 дискретных входов, 6 выходов транзисторных NPN, 1 x RS485, 1 x RS422, 1 x USB, Inovance

H1U — серия свободно программируемых контроллеров нижнего уровня (для непосредственного управления агрегатом) с функциями управления движением до трех сервоосей. Объем программы до 16 000 шагов. Скорость обработки базовой инструкции 100 нс. Встроенные интерфейсы RS-485 и RS-422, опционально CANlink.

Для программирования используется бесплатное программное обеспечение Autoshop. Поддерживаются 3 языка программирования МЭК 61131-3: IL – язык списка инструкций, LD – релейной логики и SFC – графический. Для подключения ПЛК к компьютеру не требуется специальных кабелей, преобразователей и драйверов, он подключается через встроенный порт mini USB.

Поддержка модулей расширения
В ПЛК серии H1U предусмотрен слот для установки одной карты расширения: CANlink, ModBus или платы расширения аналоговых входов и выходов. H1U не поддерживает привычные локальные модули расширения, но поддерживает удалённые модули. С помощью карты расширения CANlink можно подключить до 30 модулей входов-выходов серии H2U. В серию входят дискретные и аналоговые модули, в том числе с поддержкой термопар B, E, N, J, K, R, S, T и терморезисторов Pt100, Cu50.

Встроенные дискретные входы
Контроллер оснащен 8-ю дискретными входами, среди которых 6 высокоскоростных, из них два 60 кГц и четыре 10 кГц. Суммарная частота используемых высокоскоростных входов при этом не может превышать 70 кГц. Дискретные входы оснащены фильтром помех длительностью 10 мс, а высокоскоростные входы имеют цифровую фильтрацию помех с настраиваемым диапазоном 0…60 мс. Общий проводник входов выведен на отдельную клемму «S/S» и позволяет изменять схему подключения Sink или Source (PNP или NPN), при этом схема меняется у всех входов сразу. Встроенный источник питания ПЛК позволяет использовать сухие контакты кнопок и реле без внешнего блока питания. Входное сопротивление 3,3кОм или 4,3кОм для высокоскоростных входов. Дискретные входы гальванически изолированы с помощью оптронов.

Встроенные дискретные выходы
6 встроенных транзисторных выходов с открытым коллектором (NPN), из них три высокоскоростных выхода 100кГц. Все выходы оснащены оптической развязкой выходного транзистора и светодиодной индикацией открытого состояния. Рабочее напряжение 5…24В DC. Максимальный ток 0,1А при 30В DC и резистивной нагрузке. Скорость срабатывания 0,5мс или 10мкс для высокоскоростных выходов.
